BUFFER TRI-STATE
O nome tri-state é dado em razão de tal configuração permitir três possíveis estados na saída do circuito:
Nível lógico Alto,Nível lógico Baixo e alta-impedância( Hi-Z).
O
estado Hi-Z é obtido com o corte dos transistores do arranjo totem-pole ,fazendo com que
o terminal de saída esteja em alta
impedância,tanto em relação à terra quanto em relação ao Vcc.Em outras palavras,a
saída está em aberto ou em flutuação,ou seja,nem no nível Alto nem no nível
Baixo.
Circuito típico :
Analisando
o circuito tri-state temos:
a)Com o controle Enable em nível lógico "1",o circuito opera como uma porta lógica NOT normal.
b)Com o controle Enable em nível lógico "0",o circuito vai para o estado de alta impedância(Hi-Z),independente do nível lógico presente na entrada A.
O nível lógico "0" no controle Enable faz com que o transistor Q2 fique cortado e consequentemente Q4 corta também.
O nível lógico "0" no controle Enable também polariza o diodo D2,desviando a corrente da base Q3,de forma que Q3 também entra em corte.
Então os transistores do arranjo totem-pole (Q3 e Q4) estão cortados e o terminal de saída é essencialmente um circuito aberto(está na condição de flutuação ou em alta impedância).
CIs que possuem saídas tri-state permitem que as mesmas possam ser ligadas juntas,sem sacrificar a velocidade de comutação do circuito.

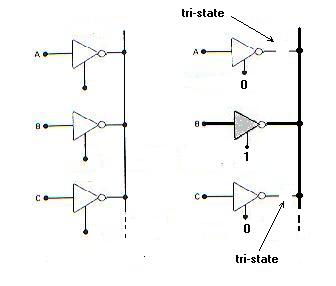

Somente um CI por vez deve ser selecionado,enquanto os outros CIs devem estar na condição de tri-state(alta impedância),veja a figura a seguir:
Buffers tri-state muito usados são :
