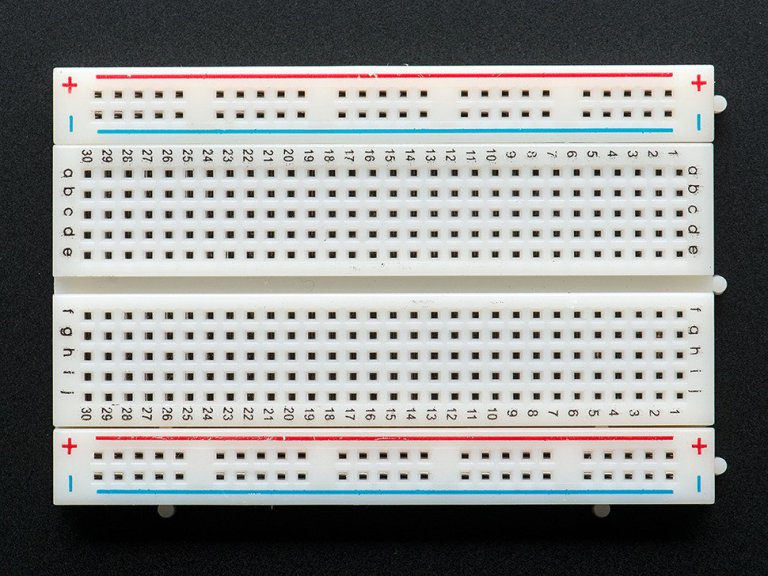

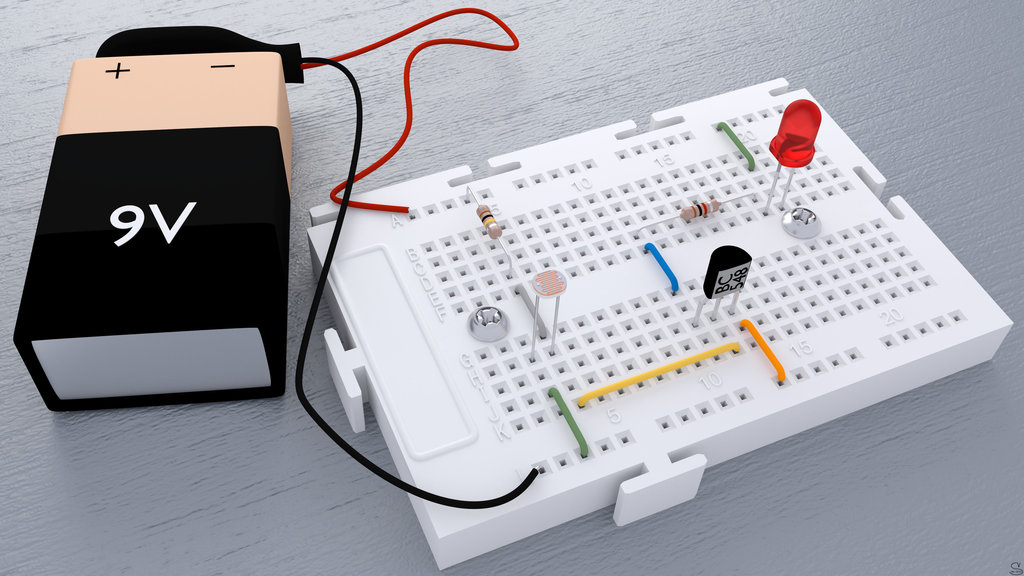

A Matriz de contatos ou Protoboard é uma placa de ensaio reutilizável para montagem e verificação do funcionamento de protótipos eletrônicos e circuitos elétricos.

Com a utilização da matriz de contatos,evitamos a necessidade de confeccionar uma placa de circuito impresso e facilita ao projetista fazer possíveis alterações no circuito, deixando-o flexível para avaliação do funcionamento do mesmo.

Funcionamento da Matriz de contatos

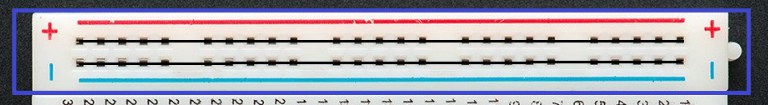

Nas extremidades superior e inferior podemos notar 4 barramentos na horizontal: 2 em cima e 2 em baixo.
Existe um barramento metálico em cada linha horizontal, no qual, todos os pontos de uma mesma linha horizontal estão conectados entre si.

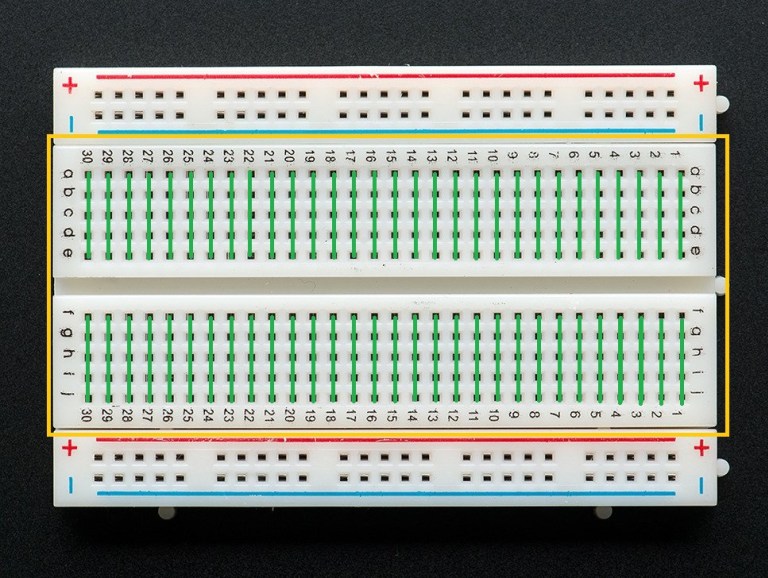

Barramentos verticais,no qual,todos os pontos de uma linha vertical estão conectados entre si e a canaleta central isola o barramento vertical superior do barramento vertical inferior.

Os barramentos metálicos existentes dentro da matriz de contatos são mostrados na figura a seguir:

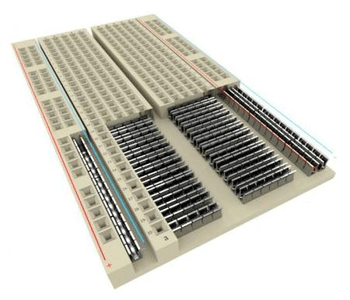

Formato dos barramentos de uma matriz de contatos

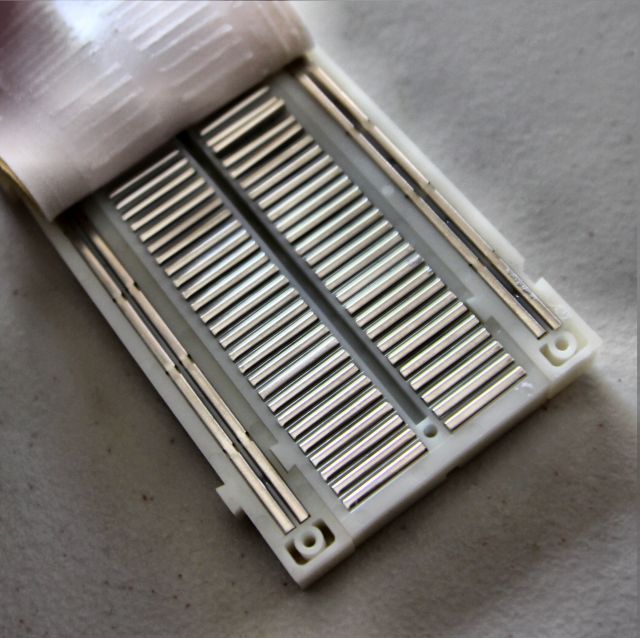

Visual dos barramentos na parte inferior de uma matriz de contatos.

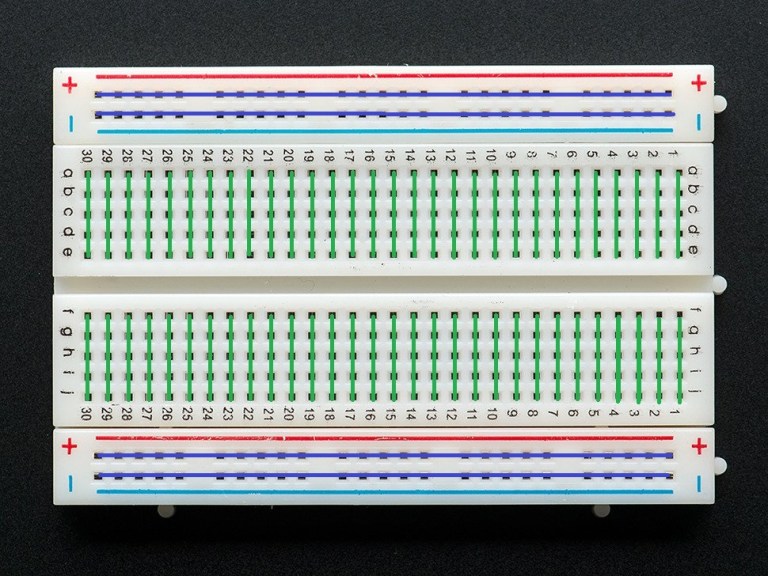

Resumindo o funcionamento da Matriz de contatos:

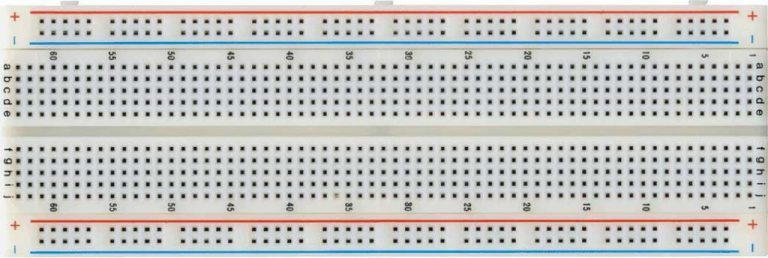

A matriz de contatos de 830 pontos é mostrado a seguir:

Fios Jumpers

Na montagem de circuitos na matriz de contatos é essencial o uso de fios ¨ jumpers ¨.

Esses fios têm como função conduzir energia elétrica entre um barramento e outro, auxiliando na montagem do circuito.

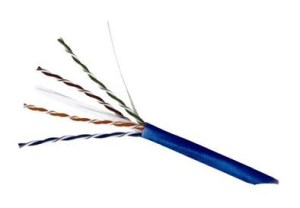

Esse fios jumpers podem ser feitos em casa utilizando fios rígidos de cabos de rede ou de cabos telefônicos.

.

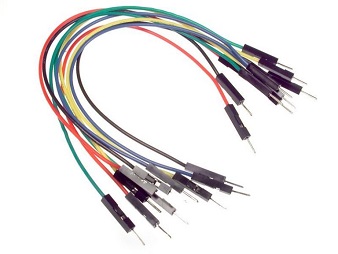

Melhor utilizar fios jumpers próprios para utilização na matriz de contatos,que são mostrados na figura a seguir:
