LED - (Light Emitting
Diode)

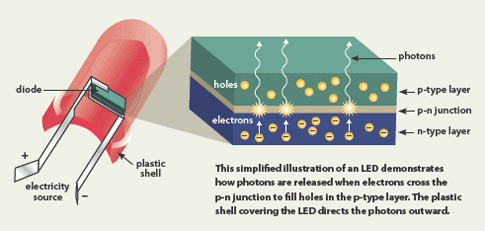

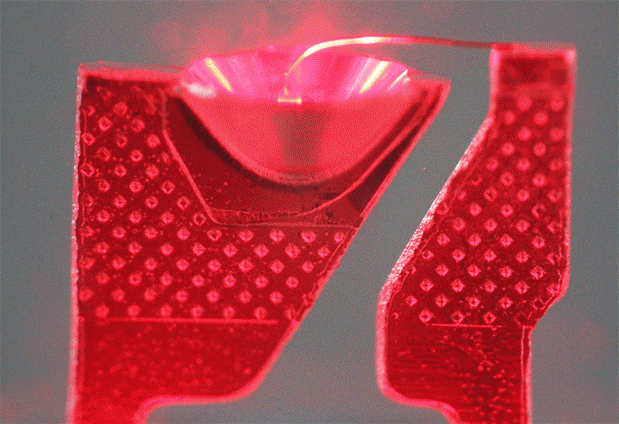

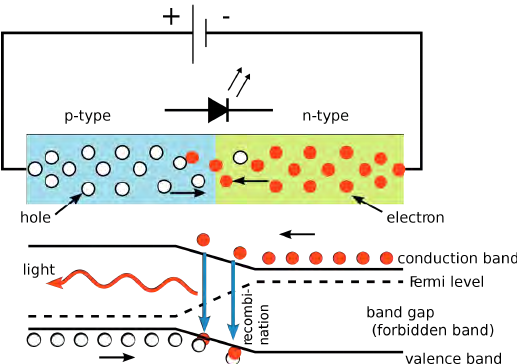

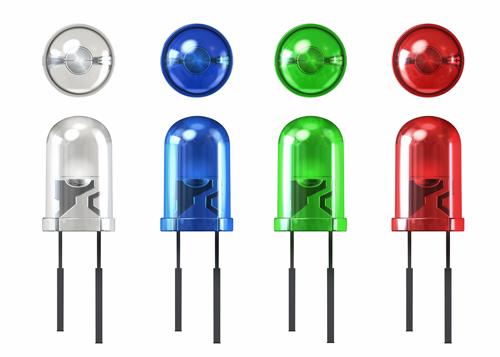

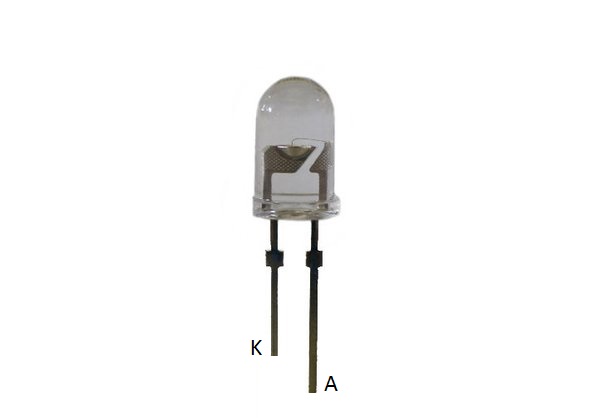

simbologia
e aspecto externo típico :
A
ou + para o terminal anodo
K
ou - para o terminal catodo

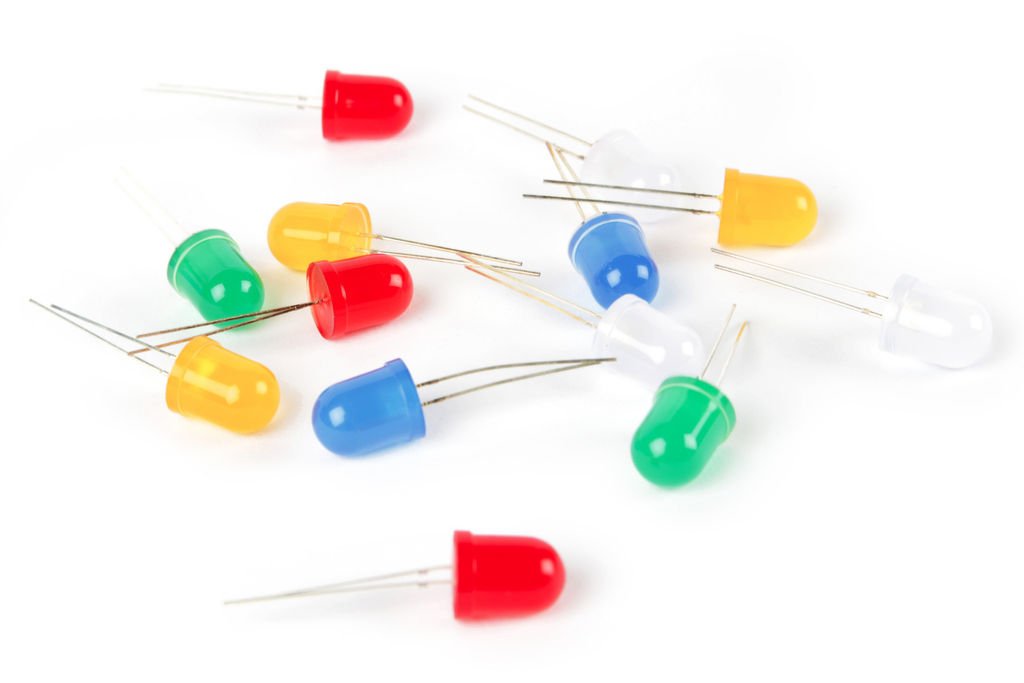

Algumas Cores para os LEDs
LEDs Tri-color
O tipo mais comum de Leds tri-colores tem um led vermelho e
um led verde ligados em um único encapsulamento com
três terminais.Eles são
denominados tri-color porque ao combinarmos luz
vermelha e luz verde irá resultar a luz amarela.
Veja na figura a seguir,o exemplo de um Led tri-color:
Calculando
o resistor para o funcionamento normal do LED:
O valor do resistor ligado em
série com o led é dado por:
R = (VS
- VL) / I
VS = tensão de
alimentação
VL = tensão do LED
I = corrente no LED
Por
exemplo:
Para VS = 9V, e você tem um Led vermelho (VL
= 2V) e uma corrente de 22mA = 0.022A, então
R = (9V - 2V) / 0.022A = 318,18
. Podemos escolher 330
(valor comercial mais próximo).
Veja na figura
a seguir,a montagem necessária na matriz de contatos:
Tabela comparativa com dados técnicos entre Leds de 5mm de diâmetro:
|
Tipo |
Cor |
IF |
VF |
VF |
VR |
Intensidade
luminosa |
ângulo
de visão |
Comprimento
de onda |
|
Standard |
Vermelho |
30mA |
1.7V |
2.1V |
5V |
5mcd
@ 10mA |
60° |
660nm |
|
Standard |
Vermelho
Alto Brilho |
30mA |
2.0V |
2.5V |
5V |
80mcd
@ 10mA |
60° |
625nm |
|
Standard |
Amarelo |
30mA |
2.1V |
2.5V |
5V |
32mcd
@ 10mA |
60° |
590nm |
|
Standard |
Verde |
25mA |
2.2V |
2.5V |
5V |
32mcd
@ 10mA |
60° |
565nm |
|
Alta
intensidade |
Azul |
30mA |
4.5V |
5.5V |
5V |
60mcd
@ 20mA |
50° |
430nm |
|
Super
brilho |
Vermelho |
30mA |
1.85V |
2.5V |
5V |
500mcd
@ 20mA |
60° |
660nm |
|
Baixa
corrente |
Vermelho |
30mA |
1.7V |
2.0V |
5V |
5mcd
@ 2mA |
60° |
625nm |
|
IF max. |
Máxima corrente direta |
|
VF typ. |
Tensão direta típica |
|
VF max. |
Máxima tensão direta |
|
VR max. |
Máxima tensão reversa |
|
Intensidade Luminosa |
Brilho do Led para determinada corrente onde mcd = millicandela. |
|
Ângulo de visão |
Standard LEDs tem um ângulo de visão de 60°, outros emitem
um feixe luminoso com ângulo de visão de aproximadamente 30°. |
|
Comprimento de onda |
Comprimento de onda da luz emitida, que determina a cor da
luz emitida pelo LED. |
Exemplo
ilustrativo de medidas típicas para um Led Vermelho submetido a uma corrente de
20mA em um circuito alimentado por 12V.
Flashing
LEDs
Flashing
LEDs parecem com os leds comuns,mas eles contém um circuito integrado interno
além do próprio Led .O CI é o responsável para fazer o Led acender e apagar em
baixa frequência(tipicamente 3Hz).Eles são desenvolvidos para serem conectados
diretamente à fonte de alimentação,usualmente de 9 a
12V.

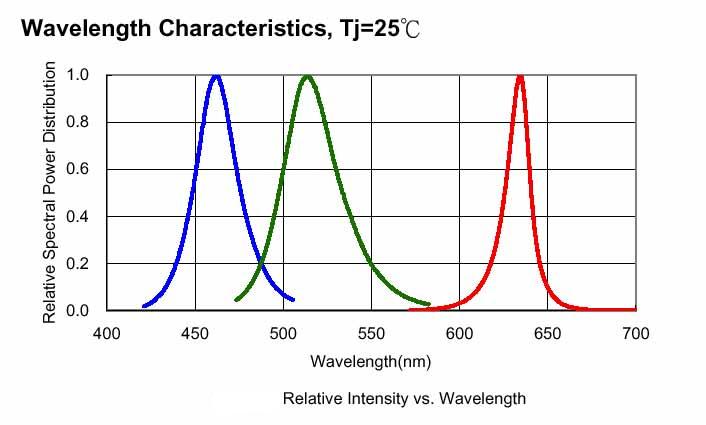

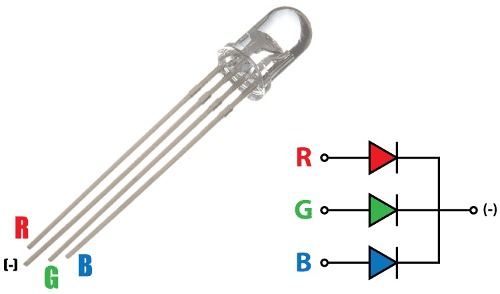

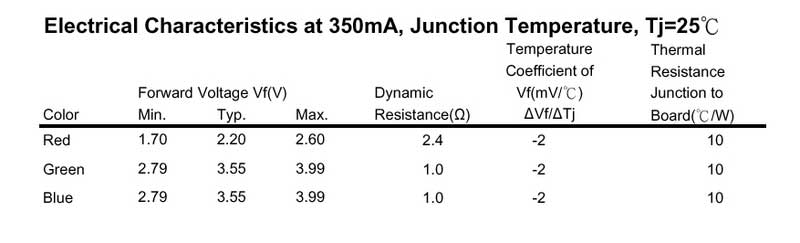

LEDs RGB
Tipos
de Displays Leds
|
|
|
|
|
|
Bargraph |
7-segmentos |
Alfa-numérico |
Matriz
de 7x5 pontos |
