Somador Binário
Cin® Carry-in = vem-um
Cout ® Carry out = vai-um
Tabela Verdade para o bloco Somador
A |
B |
Cin |
Soma |
Cout |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |

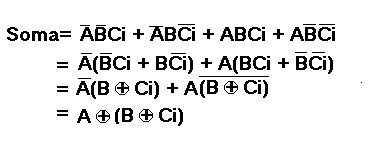

a) Saida Soma

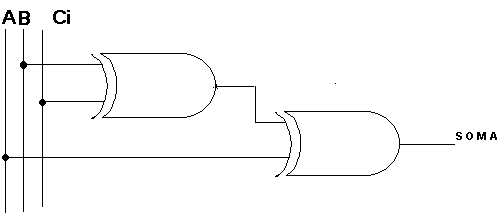

Circuito:
b) Saida Cout (Vai-Um)

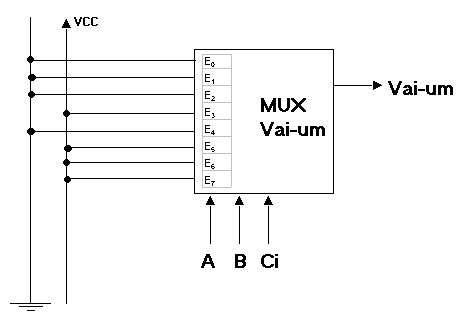

Circuito:

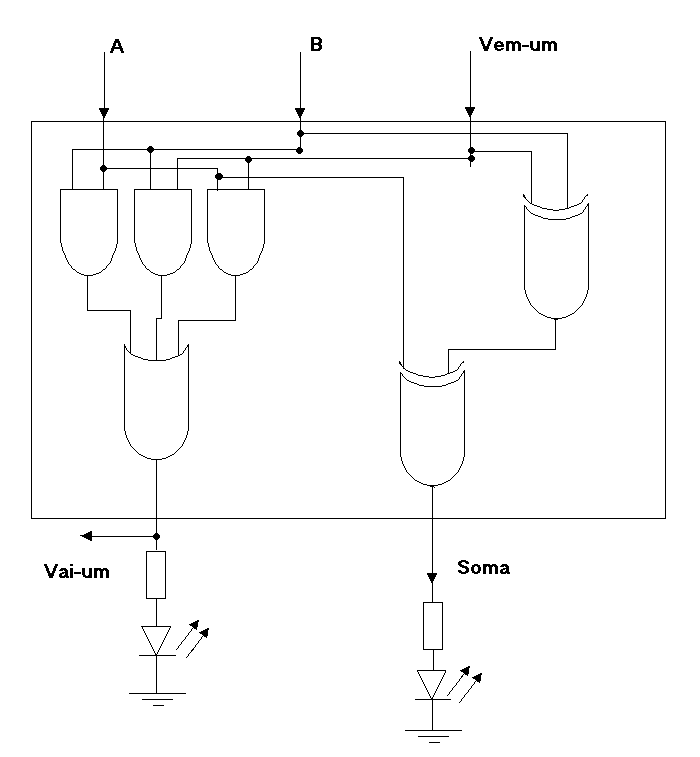

CIRCUITO COMBINACIONAL INTERNO

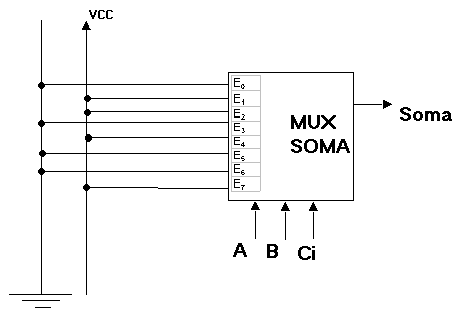

Utilizando somente MUX implementar o bloco somador :
A |
B |
Cin |
SOMA |
Cout |
Conclusão |
0 |
0 |
0 |
0 |
0 |
seleciona E0 |
0 |
0 |
1 |
1 |
0 |
seleciona E1 |
0 |
1 |
0 |
1 |
0 |
seleciona E2 |
0 |
1 |
1 |
0 |
1 |
seleciona E3 |
1 |
0 |
0 |
1 |
0 |
seleciona E4 |
1 |
0 |
1 |
0 |
1 |
seleciona E5 |
1 |
1 |
0 |
0 |
1 |
seleciona E6 |
1 |
1 |
1 |
1 |
1 |
seleciona E7 |
