DEMULTIPLEX

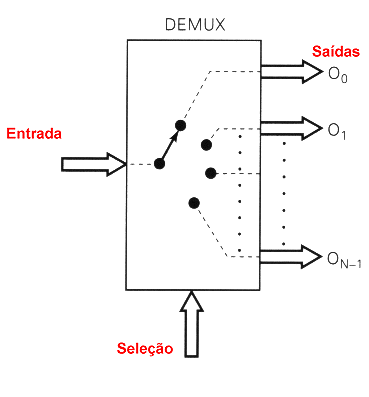

Um demultiplex digital (DEMUX) ou distribuidor de dados é um circuito lógico que aceita uma entrada de dados digitais e seleciona, entre várias, as saídas para receber os dados de entrada.
O roteamento da entrada de dados para a saída selecionada é controlado pelo código de entradas de seleção.Em outras palavras, o demultiplex recebe uma fonte de entrada de dados e seletivamente distribui os dados de entrada para 1 entre N canais de saída.
.
Fig.1
Demultiplex de 1-para-8 Linhas
A figura abaixo mostra o diagrama lógico para um demultiplex que distribui uma linha de entrada para oito linhas de saída. A linha de entrada de dados I está ligada às oito portas AND , porém somente uma dessas portas será habilitada pelas linhas de entrada SELECT.
Fig.2

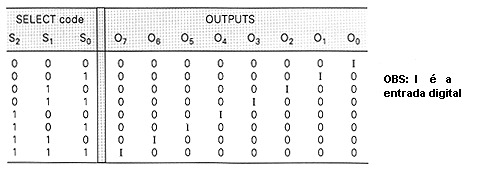

Tabela Verdade
Fig.3
A tabela verdade acima resume a operação do demultiplex de 1-para-8 linhas.
A estrutura de um demultiplex é
semelhante a estrutura de um decodificador com a modificação que cada porta tem uma
entrada adicional à qual é ligada a linha de entrada de dados. Na prática, os circuitos
integrados decodificadores são ofertados como decodificador/demultiplexador, pois
executam as duas funções.Em geral, o pino de habilitação do decodificador é utilizado
como linha de entrada de dados do demultiplex.
CI Demultiplex de 1-Para-8 Linhas 74HC138
Fig.4
As entradas de seleção A,
B, C, determinam qual linha de saída Y0 até Y7 receberá os dados de entrada. O
CI oferece três opções de entrada de dados: G1, G2A e G2B.
Se os dados de entrada utilizam a entrada G1 então os dados se
apresentam nas saídas invertidos. Caso os pinos de entrada de dados sejam G2A
ou G2B, então não haverá inversão dos dados de entradas presentes nas
saídas
Y0 até Y7.
APLICAÇÃO do DEMUX
Distribuidor de Dados

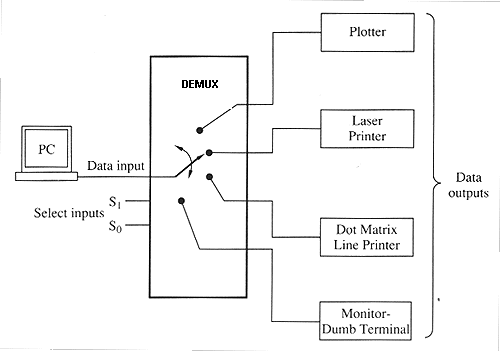

O demultiplex distribui um fluxo de dados de entrada para uma entre várias saídas, como determinado pelas linhas de seleção.
Fig.5
Multiplexação/Demultiplexação

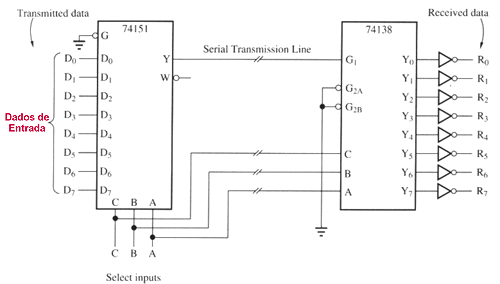

Em conjunto com o circuito lógico multiplex, o demultiplex pode ser usado para transmitir os sinais de várias fontes de dados sobre uma única linha de transmissão.
Fig.6
